单点光纤激光测振仪

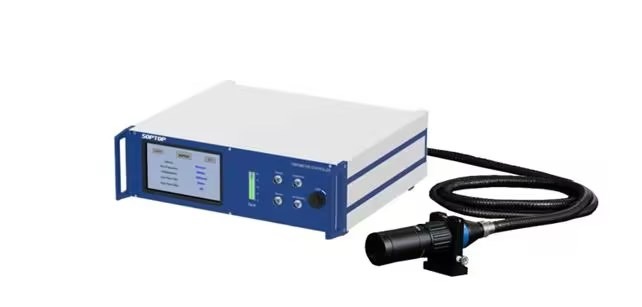

单点光纤激光测振仪 LV-FS01 Introduction

红外光纤激光测振仪LV-FS01选用紧凑型光学系统规划，光学头体积十分小巧，非常适用于空间受限的测量。它选用非接触式测量方法，目标测量距离0m-10m之间，器材抗干扰能力强，具备极高的分辨率和动态测量范围，已广阔运用于各大高校、研究所和工厂，器材安设简单快捷，可做到获取振动数据。特色：

● 无源化：无源化光纤光学头规划，不存在有源电路；

● 高平稳：光学系统选用光纤化规划，系统平稳性高；

● 大量程：最大测量速度可达24.5m/s；

● 人眼安全：选用人眼安全的不可见红外光作为测量光；

● 可定制：可根据用户要求选取适当量程和频率范围，为用户进行定制；

● 完备的解决办法：涵盖了光学调试、电路去噪、信号处理、数据采汇及软件分析功能；

● 个性化软件：可根据用户诉求配备具备实时评价测量结果、实时显示变化趋势等智能化功能的软件；

● 便携性：可固定于三脚架，配有为仪器定制的拉杆箱，方便携带；

● 非接触式测量：可解决接触式测量在实际运用中受测量环境（高温、强磁、腐蚀性材质等）影响而无法完成的测试。
技艺参数

LV-FS01 控制箱参数
尺寸（ LWH ）	450 × 421 × 149mm
重量	8kg
最大测量速度	± 24.5m/s
最大测量位移	± 4.9m
输出电压范围	± 10V
频率范围	DC ～ 3MHz DC ～ 25MHz
滤波设置	高通、低通滤波，跟踪滤波
最大线性误差	＜± 1.00%
速度分辨率	优于 0.01 μ m/s/ √ Hz
位移分辨率	优于 1pm
模拟输出	BNC 接口输出
数字输出	RJ45 千兆以太网口
低通滤波器	2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,320kHz,1MHz,3MHz(VD-18/DD-27 解码器 )/ 100kHz,1MHz,2MHz,4MHz,10MHz,25MHz(DD-25M 解码器 )
跟踪滤波器（选配）	Slow ， Medium ， Fast ， Off
信号电平显示	反光信号强度显示、 DC 电压信号输出（ BNC 接口， 0…5V ）
显示	带交互式菜单引导设置的彩色屏
工作温度	+3 °C … +45 °C
存储温度	-10 °C … +65 °C
相对湿度	<90%
供电电源	100...240 VAC±10 %, 50/60 Hz
防护等级	IP54
