单点激光多普勒测振仪

器材简介
在线垂询

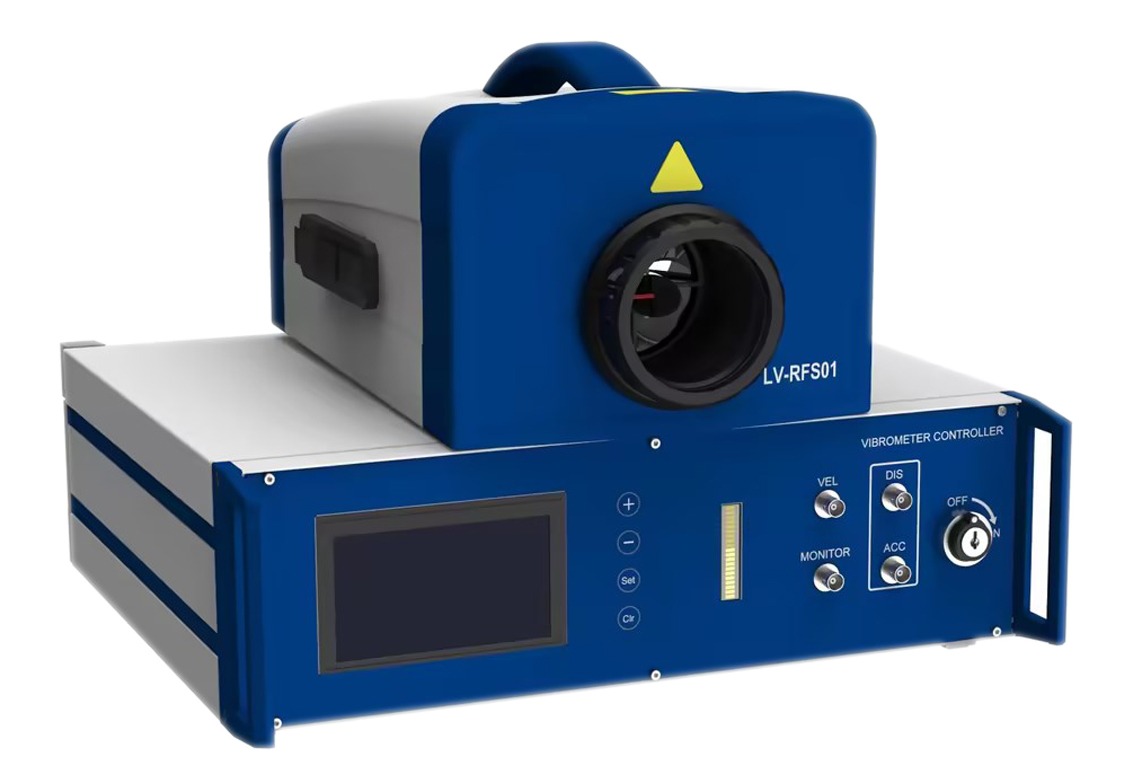

单点激光多普勒测振仪
LV-RFS01

Laser Doppler Vibrometer

L V-RFS系列化产品是专为远距离目标测试供应振动信息数据的一款高灵敏度产品，可以快速、轻松地做到对远距离建筑物、机械部件以及其他结构如高压电塔等不适宜近距离或接触式测试的场景供应振动、共振频率和位移的检测。它的领先的激光多普勒干涉仪技艺可以消除时间消耗的接触传感器的安设。因此LV-RFS01测振仪是用于对桥梁、建筑物和高压电塔等的结构合理性判定以及动态行为有效监测的一种满意的工具。

● 测量表面近乎囊括任何表面，囊括老化甚至低反射率表面；

● 可做到5-300m超远距离测量；

● 高平稳：光学系统选用红外空间光规划，系统平稳性高；

● 可做到同轴成像，更方便定位待测目标；

● 无附加品质，对被测物体没有影响；

● 资深性：可测量物体振动的位移、速度、加速度及频率等；

● 可定制：可根据用户要求选取适当量程和频率范围，为用户进行定制；

● 完备的解决办法：涵盖了光学调试、电路去噪、信号处理、数据采汇及软件分析功能；

● 个性化软件：可根据用户诉求配备具备实时评价测量结果、实时显示变化趋势等智能化功能的软件。

单点激光多普勒测振仪
LV-RFS01参数

LV- RFS01 光学头参数
尺寸（ LWH ）	445 × 180 × 132 mm
重量	7.3 kg
聚焦方式	手动调焦
激光波长	532nm （指示激光） /1550nm （测量激光）
激光功率	＜ 1mW （指示激光） / ＜ 20mW （测量激光）
工作距离	5 m- 300 m
光学指标	激光光斑 6 mm@100m
机械接口	2-M6 螺丝（固定件连接云台）

LV- RFS01 控制箱参数
尺寸（ LWH ）	450 × 421 × 149 mm
重量	8 kg
最大测量速度	± 1 22.5m m/s
最大测量位移	± 2 m
输出电压范围	± 10V
频率范围	DC ～ 3MHz DC ～ 25MHz
滤波设置	高通、低通滤波，跟踪滤波
最大线性误差	＜ ± 1.00%
速度分辨率	优于 0.01 μ m/s/ √ Hz
位移分辨率	优于 1pm
模拟输出	B NC 接口输出
数字输出	R J45 千兆以太网口
低通滤波器	2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,320kHz,1MHz,3MHz (VD-18/DD-27 解码器 ) / 100kHz,1MHz,2MHz,4MHz,10MHz,25MHz (DD-25M 解码器 )
滤波设置	Slow ， Medium ， Fast ， Off
信号电平显示	反光信号强度显示、 DC 电压信号输出（ BNC 接口， 0 … 5V ）
显示	带交互式菜单引导设置的彩色屏
工作温度	+3 °C … +45 °C
存储温度	-10 °C … +65 °C
相对湿度	<90%
供电电源	100...240 VAC±10 %, 50/60 Hz
防护等级	I P54
