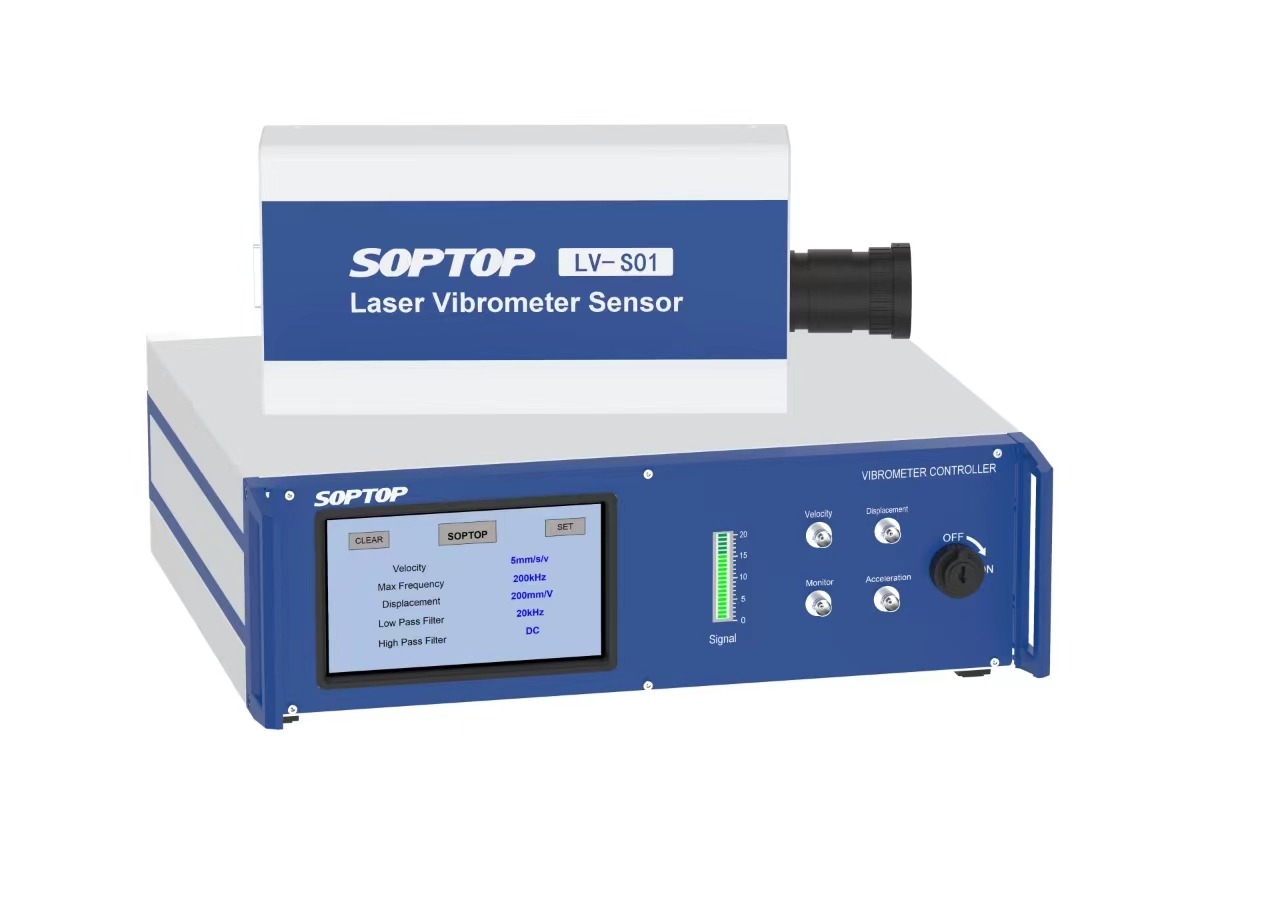

单点激光测振仪LV-S01
- 器材简介
- 在线垂询
-
LV-S01 单点激光测振仪(法向)利用激光多普勒原理测量物体沿激光方向的振动。它选用非接式测量方法，具备自动聚焦、远程题焦和聚焦存储等功能。目标测量距离在0.35m-20m之间，器材抗干扰性强，具备极高的分辨率和极大的动态测量范围，是其他类型激光测振仪的基础，已广阔运用于各大高校、研究所和工厂，器材安设简单快捷，适用于多种测量环境：实验室、在线测量、甚至户外测量，极短时间内即可获取振动数据。
特色：- 非接触式测量：可解决接触式测量在实际运用中受测量环境（高温、强磁、腐蚀性材质等）影响而无法完成的测试；
- 可升级：可外置扫描模块，升级成扫描式激光测振仪，做到自动扫描的功能；
- 可定制：可根据用户要求选取适当量程和频率范围，为用户进行定制；
- 多功能：可配置光学单元，做到自动聚焦、远程聚焦、聚焦存取功能；
- 双模式：可做到模拟/数字信号输出；
- 完备的解决办法：涵盖了光学调试、电路去噪、信号处理、数据采汇及软件分析功能；
- 个性化软件：可根据用户诉求配备具备实时评价测量结果、实时显示变化趋势等智能化功能的软件；
- 便携性：可固定于三脚架，配有为仪器定制的拉杆箱，方便携带。
技艺参数：
LV-S01 光学头参数
尺寸（ L*W*H ）
377 × 158 × 67mm
重量
3.5kg
激光波长
He-Ne laser 632.8nm
激光功率
＜ 2mW
激光安全等级
Class II
聚焦方式
手动聚焦
最小工作距离
0.35m
频率范围
DC-3MHz,DC-25MHz
工作距离
0.35m-20m
LV-S01 控制箱参数
尺寸（L*W*H）
450 ×421×149mm
重量
8kg
最大测试速度
±10 m/s
最大测量位移
±2 m
速度分辨率
优于0.01μm/s/√Hz
位移分辨率
优于1pm
滤波设置
高通、低通滤波，跟踪滤波
最大线性误差
＜±1%
输出电压范围
±10V
模拟输出
BNC 接口输出
数字输出
RJ45 千兆以太网口
低通滤波器
2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,320kHz,1MHz,3MHz (VD-18/DD-27 解码器)
100kHz,1MHz,2MHz,4MHz,10MHz,25MHz (DD-25M 解码器)
跟踪滤波器（选配）
Slow ，Medium， Fast，Off
信号电平显示
反光信号强度显示、DC电压信号输出（BNC接口，0...5V）
显示
带交互式菜单引导设置的彩色屏
工作温度
+3 °C … +45 °C
存储温度
-10 °C … +65 °C
相对湿度
<90%
供电电源
100...240 VAC±10 %, 50/60 Hz
防护等级
IP54
