在线质谱仪在质子交换膜-氢燃料电池阳极尾气分析检测中的运用
随同燃料电池行当广阔的商场前景，金沃仪器研制了一种质子交换膜（ PEMFC ） -氢燃料电池阳极尾气质谱检测系统，该系统核心囊括气体前处理装置及在线质谱仪两部分组成。
气体前处理装置核心囊括取样点、抽气泵、冷阱及稳压装置（见图
1
），所述的取样点为两路取样，取样点的气体分别进入各自的抽气泵、冷阱和稳压装置，避免样气之间的交叉污染。
抽气泵可保障管路气体实时更新。冷阱则由温度调节器及除水过滤装置两部分组成。稳压装置设在
在线质谱仪的进气口处，保障每次进入质谱仪的气体状态相近，增加数据的可靠性、平稳性。

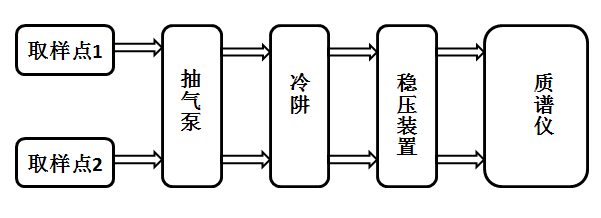

图 1 气体前处理装置结构示意图
在线质谱仪（见图
2
）选用法拉第筒
/
电子倍增器双检测器，当
PEMFC
尾气中的成分含量较低，可选用电子倍增器进行定性定量的分析，对于含量较高的物质，则可选用法拉第筒进行检测。

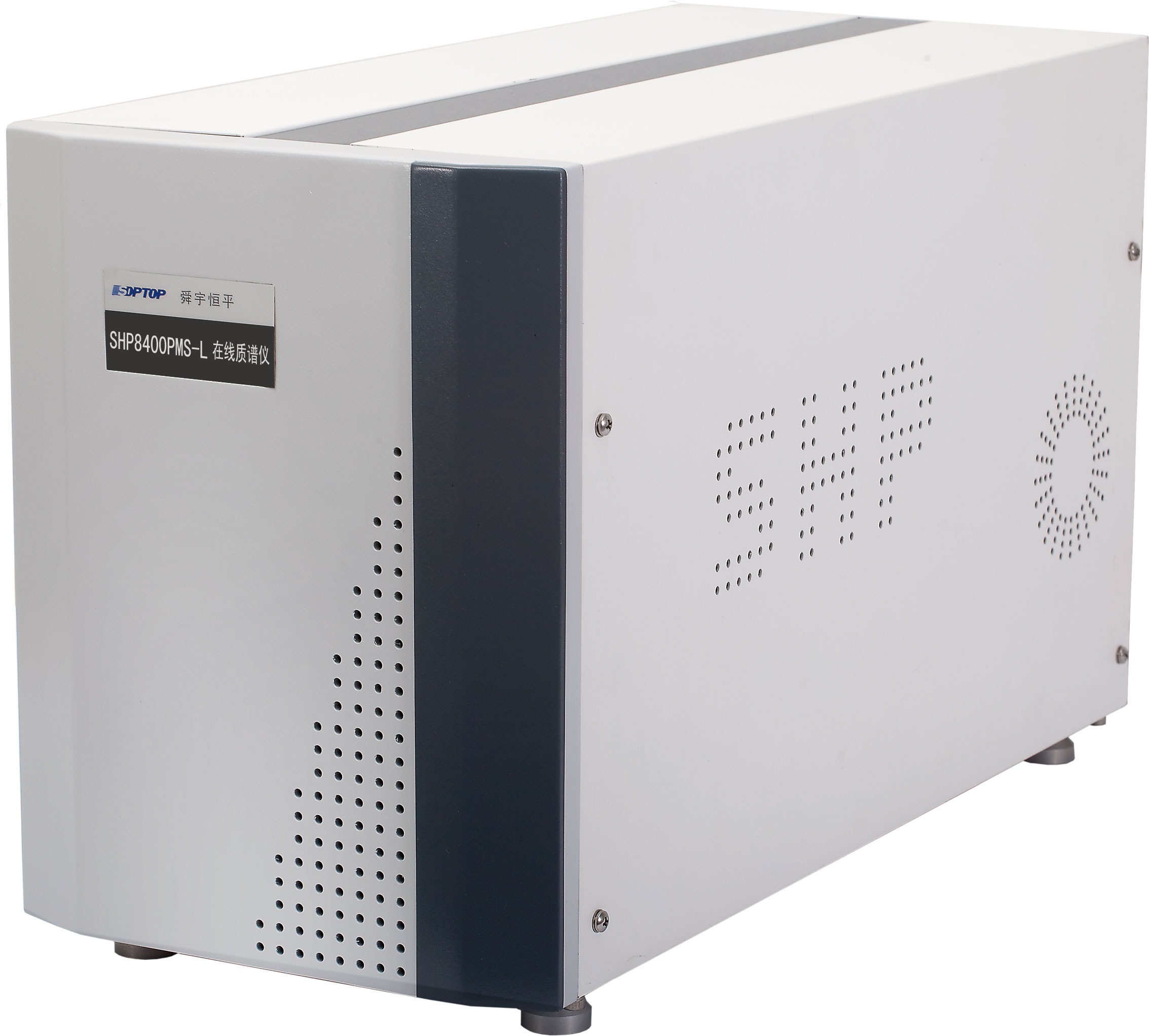

图 2 在线质谱仪的实物图。
本系统的优点是，借助选用本系统的气体前处理装置，解决了 PEMFC尾气压力不平稳、水分含量高的问题，确保在线质谱仪长期连续运行的可靠性和安全性。在线质谱仪可记录每种待测气体的浓度随PEMFC工作的工艺条件改变而引起的变化。在线质谱仪因配有法拉第筒/电子倍增检测器双检测器，可同时检测燃料电池中可逆正反应大量的气体及不可逆副反应所产生的痕量的气体。

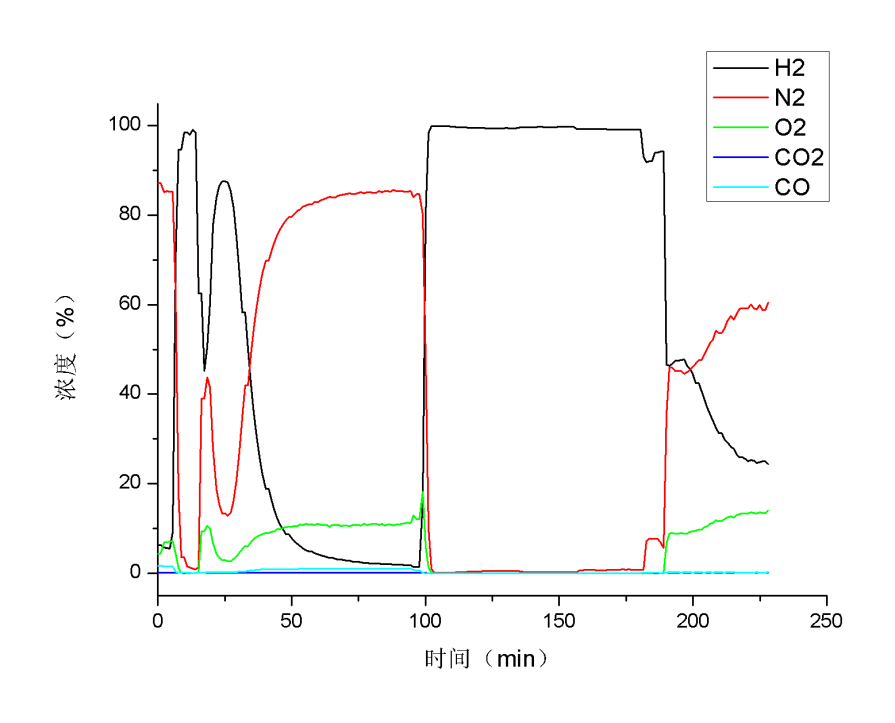

图 3 PEMFC 阳极尾气的随电池工作的工艺条件变化的曲线图。
如图 3 可见，借助不停的改变 PEMFC 的工艺条件， H 2 、 N 2 、 O 2 、 CO 2 、 CO 的浓度随之发生相应的变化，冷阱的排水口可明显的观测到液态水，且该系统运行多天后，依然正常。
由以上数据可知，此系统可能实时定性和定量地检测质子交换膜 -氢燃料电池在研制、存放和工作时产生或消耗的气体， 又由于 在线质谱检测速度快、线性范围宽、检出限低和平稳性好，在 PEMFC 分析中具备极大的运用潜力。如今，该系统已在上汽汇团、同济大学新能源汽车工程研究中心等单位得到优良运用。
关于金沃过程质谱仪器
杭州金沃科学仪器有限公司自 2009年推出境内首台商品化过程质谱仪，以历年的研制和研制实力为基础，依托超过10年的商场运用阅历，针对生物、化工催化、新能源等范畴的用户诉求，供应境内领先的在线质谱解决办法。
